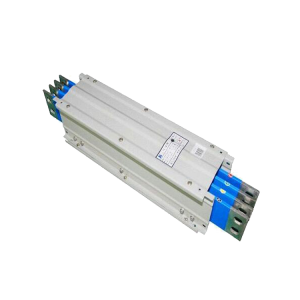

产品简介：
空气型母线产品结构有三相四线、三相五线制，适用于频率50~60Hz，额定电压至660V，额定工作电流250A~6300A的供电系统，^大的特点是运行稳定、安全、可靠。特别适用于以下应用场所，如：1.变压器与配电柜的连接；2.配电柜与配电柜之间的连接；3.高耗能、大电流需求车间的主干输电线路。
产品特点：
超高强度
■ 该系列母线槽外壳采用钢板一体成型（马钢），极大提高了载荷能力，可保证在跨距6m母线中心载重60kg，在非均匀温度变化时，板壳中心位置偏移不超过10mm。
安装极为方便
■ 采用具有自动补偿的联结和单螺栓夹紧端子，可调性强，使得母线槽在安装过程中显得非常便捷、灵活，大大节省了安装时间。
极为安全可靠
■ 采用分离空气绝缘式，其相间的安全净距和爬电距离远远大于标准要求。
■ 内部绝缘件采用高强度工程塑料，提高了母线槽抗动、热稳定的能力。
■ 接头采用的特殊构造，可以防止安装的误操作。
■ 插口处设置安全防护挡板，只有当防护挡板拉开时，插接箱才能插入。插口平时不用时可以将防护挡板拉闭并加铅封锁死，防止插口处灰尘或异物的进入，同时防止误操作，使母线的Q95;Q95;安全性能得到了极大的提高。
■ 插接箱插接时无需切断电源，因为地线总是先接上、后断开。
布线灵活
■ 母线槽插口采用模块化设计，整个系统预留大量的插口。确保负载能以^短的路径与母线槽单元连接，对于车间设备的增添、移动及车间的整修，均无需变动母线槽系统。
互换性能
■ 该系列母线槽设计了七个电流等级，仅采用了三个级次的外壳，这样当系统按相邻电流等级变幻容量时，无需更换外壳。
产品选型表：
|
电流等级（A）
|
产品名称
|
空气型母线槽/4P
|
空气型母线槽/5P
|
|
外形尺寸
|
宽（mm）
|
高（mm）
|
宽（mm）
|
高（mm）
|
|
400A
|
168
|
76
|
168
|
76
|
|
500A
|
168
|
112
|
168
|
112
|
|
630A
|
168
|
101
|
168
|
101
|
|
800A
|
168
|
117
|
168
|
117
|
|
1000A
|
168
|
131
|
168
|
131
|
|
1250A
|
168
|
147
|
168
|
147
|
|
1600A
|
168
|
161
|
168
|
161
|
|
2000A
|
168
|
197
|
168
|
197
|
|
2500A
|
168
|
242
|
168
|
242
|
|
3150A
|
168
|
172
|
168
|
172
|
|
4000A
|
168
|
222
|
168
|
222
|
|
5000A
|
168
|
232
|
168
|
232
|
|
6300A
|
168
|
257
|
168
|
257
|
产品技术参数：
■ 产品符合IEC产品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母线槽能保证在额定电流及110%的额定电压下长期正常工作。
■ 母线槽根据表（1）的数据通过动、热稳定试验，且试验后母线呈无可觉察的^变形。
|
额定工作电流（A）
|
250
|
400
|
630
|
800
|
1000
|
1250
|
1600
|
|
额定峰值耐受电流（kA）
|
40
|
50
|
63
|
75
|
85
|
105
|
120
|
|
额定短时耐受电流（kA）
|
20
|
25
|
30
|
40
|
50
|
50
|
55
|
表（1）（^大额定工作电流可至6300A）
■ 母线槽在周围空气温度为20℃±5℃，相对湿度为50%~70%的常态下，其每节的绝缘电阻不低于50MΩ
■ 母线槽能承受3750V的工频耐压，历时1min无击穿和闪络现象。
■ 母线槽在长期通以额定电流时，其导电部位的温升不超过表（2）所列的数值：
|
部件名称
|
^大允许温升（K）
|
|
连接端子
|
60K
|
|
金属外壳
|
30K
|
|
绝缘件表面
|
40K
|
表（2）
■ 插接箱与母线槽的插接次数不少于200 次。
■ 防护等级达IP40。(带附件达IP54)。
|
